Зуб ЭКГ кривой

Зуб ЭКГ кривой: рабочий элемент ковша для тяжелых условий эксплуатации

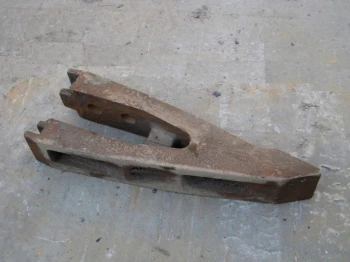

Кривой зуб ЭКГ - это сменный рабочий элемент ковша карьерного экскаватора, предназначенный для разработки горных пород, грунтов и сыпучих материалов. Его геометрия отличается от прямого исполнения, кривой зуб имеет изогнутый профиль с заострённым концом, из-за такой формы происходит неравномерный износ зуба и возникает эффект самозатачивания при работе. Криволинейная геометрия способствует сохранению остроты режущей кромки по мере износа, что продлевает срок эффективной службы.

Изогнутая форма способствует эффективному взаимодействию с материалом при черпании и обеспечивает лучшее врезание в более мягкие горные породы.

• карьерных экскаваторов ЭКГ различных моделей;
• шагающих экскаваторов ЭШ и специализированной техники.

Кривые зубья могут изготавливаться с боковыми выступами, обеспечивающими дополнительную защиту рабочей кромки ковша экскаватора.

Особенности производства кривых зубьев

Для изготовления зубьев ковша используется сталь 110Г13Л — высокомарганцовистая аустенитная сталь, широко применяемая для деталей, работающих в условиях ударно-абразивного износа.

• высокую вязкость;
• устойчивость к ударным нагрузкам;
• способность рабочей поверхности к упрочнению под нагрузкой.

Изготовление зубьев ковша выполняется методом литья металла в песчано-глинистые формы (ПГС). После отливка подвергается термической обработке в соответствии с требованиями ГОСТ 977-88.

Принцип действия кривых зубьев ЭКГ

Кривой зуб работает как клин, при внедрении ковша в массив или в взорванную горную массу усилие концентрируется на заострённой части зуба, а изогнутая форма облегчает проникновение в породу и снижает сопротивление копанию.

• разрушает породу;
• раздвигает куски горной массы;
• направляет поток материала внутрь ковша;
• защищает кромку ковша от контакта с материалом.

Преимущества кривых зубьев ЭКГ

Кривые зубья востребованы в тех случаях, когда требуется эффективное сочетание проникновения и удержания материала в процессе черпания. За счёт правильно подобранной геометрии и износостойкого материала такие изделия обеспечивают стабильную работу в интенсивных режимах эксплуатации.

Эффект самозатачивания кривых зубьев

Главная особенность кривых зубьев — способность к самозатачиванию в процессе эксплуатации.

Сущность эффекта заключается в неравномерном износе рабочих поверхностей, нижняя часть зуба изнашивается интенсивнее, чем верхняя. В результате кривой зуб не затупляется полностью, а сохраняет клиновидную форму в течение длительного времени. Это позволяет дольше работать экскаватору без замены зубьев, и увеличивает производительность работы,

Изготовление по чертежам и образцам

Помимо серийных изделий, возможно производство кривых зубьев по индивидуальным чертежам, техническому заданию или образцу заказчика. При отсутствии документации доступен обратный инжиниринг с восстановлением параметров детали.

Производственные мощности позволяют выполнять как единичные, так и крупносерийные заказы с поставкой по всей территории России.
